高粘沥青改性剂（排水沥青）

威沥士SA是一种处当今市场领先地位的新型沥青改性剂，也是目前理想的温拌沥青添加剂和道路抗车辙材料，具有优异的抗氧化性和耐老化性。威沥士SA为浅黄色（或白色）、无味固体，呈小颗粒状或粉状，几乎可以永久储藏而不变质。在加热条件下，仅需机械简单搅拌即可将其稳定地分散于沥青之中(或直接投入拌缸中生产改性混合料)，克服了传统聚合物沥青改性剂易离析、施工和易性差的缺点，当威沥士SA被加到沥青或混合料中时，可以显著的改善沥青及沥青混合料的各项性能，尤其高温抗车辙能力能提高3-5倍，同时能降低拌和及施工温度，增加沥青混合料的压实度，满足低温环境施工的质量控制。

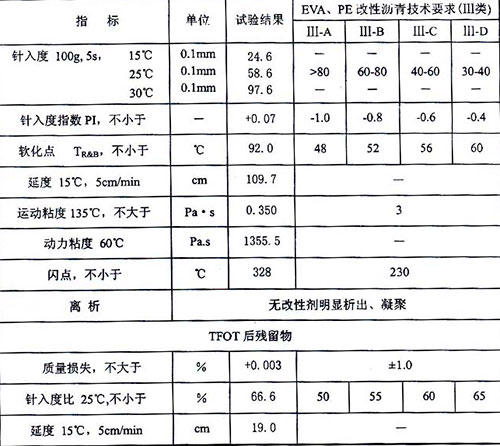

威沥士的改性性能(70号沥青+3%SA)

与SBS分散于沥青中的机理不同的是，威沥士SA是以极快的速度非常方便的溶解在沥青中的饱和份中的，这些组分主要包括：直链和支链脂肪族烃类、烷基环烷烃以及一些蜡质和非蜡质的饱和物，这些物质的存在正是影响沥青高温稳定性的主要原因。威沥士SA在高温下吸附并溶解这些饱和物质，形成稳定的溶液而不离析。由于威沥士SA具有较高的熔点，因而有效的提高了沥青的高温稳定性。影响沥青的低温性能的主要是沥青中的极性分子，这些物质并不与威沥士SA发生直接的关系，因而威沥士SA不会影响沥青的低温性能。由于威沥士SA的独特的分子特性，使得用威沥士SA改性过的沥青在60℃具有比基质沥青高得多的粘度，而在135℃是却具有比基质沥青更低的粘度，这一点在各种沥青改性剂中是独一无二的，在改性沥青的生产、施工及路面性能方面有着重要的意义。

1) 实验室制备：一般以湿拌的方式进行改性沥青指标测试及沥青混合料的相关试验；将称取好的SA缓缓加入到加热好的基质沥青中并边加入边搅拌，在搅拌的过程也应保持温度在130℃-140℃，搅拌时间为30～40分钟。注：SA不能一次性全部投入。

2) 现场制备工艺：可采用湿拌或干拌；

a) 湿拌：先熔SA于沥青中并搅拌均匀（温度不低于120C，以140－170℃为佳，搅拌时间30～60分钟），无需特殊设备；

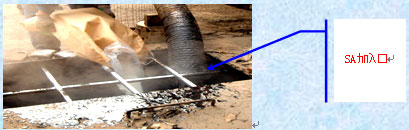

b) 干拌：在喷入沥青的同时将SA严格按比例一次性投入拌缸与混合料搅拌，拌和时间不需要延长。
