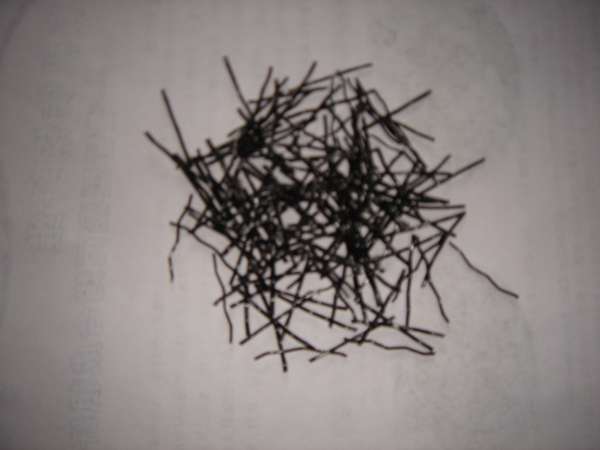

超钢LDSteel有机仿钢丝纤维是高点科技自主开发的用于混凝土增强、增韧的新时代有机纤维产品。LDSteel仿钢丝纤维经过独特纺丝工艺加工而成，本身具有强度高、耐酸碱性强、与混凝土握裹力强等特点。该产品是针对钢纤维而研制的替代新产品，同时兼顾合成细纤维的一些特点。与钢纤维相比具有耐腐蚀、柔韧、易分散、易施工、对拌合设备无损伤、不堵塞喷咀等特点。产品是以合成树脂为主要原材料，添加用于改性的外加剂，通过特殊的工艺及专用设备加工而成，提高抗拉强度同时兼备柔韧好的特点，在混凝土中分散性好、有较强握裹力，替代钢纤维用于水泥混凝土中可有效改善混凝土抗拉强度低、极限延伸率小、性脆等特点，使其具有抗拉、抗弯、抗裂、耐疲劳、高韧性等性能，已在建筑、路桥、水工等工程领域得到应用。
一、 LDSteel参数及性能
| 规格 mm/mm | 0.8±0.2 | 色泽 | 黑色 |
| 断裂强度 MPa | ≥450 | 密度 (g/cm3) | 0.91~0.98 |
| 初始模量 GPa | ≥3.5 | 断裂伸长率 % | 15~30 |
| 耐酸性 | 极高 | 安全性 | 无毒、无刺激 |
| 耐碱性(极限拉力保持率)% | ≥95.0 | 导热性 | 极低 |
| 形状 | 波浪型 | 公称长度(mm) | 25 |
二、 LDSteel优势作用
1、有效减少混凝土裂缝产生的危险,提高混凝土的抗拉、抗弯、抗折强度;
2、 在遇到地震与其它的自然灾害时,能降低破坏;
3、 减少混凝土内部致命缺陷,提高混凝土的抗渗性能;
4、 保护钢筋不受腐蚀,提高混凝土结构的耐久性;
5、 增加混凝土的耐磨性;
6、 对搅拌设备不造成磨损;
7、 用于道路可杜绝对轮胎的伤害.
三、 LDSteel应用领域
1、阻裂筋混凝土具有较高的抗弯、抗拉强度,可用于涵洞支护、山体护坡等支护工程;
2、阻裂筋混凝土具有较高抗裂性能,可用于地下室防渗、蓄水池及低压输水管道等工程;
3、阻裂筋混凝土具有较高抗冲磨性能,可用于水利水电工程的溢洪道、闸底板等高速水流部位;
4、阻裂筋是合成树脂制成,同时兼具超钢纤维的特点,因此用于海水等腐蚀性环境下的混凝土工程,更具优势;
5、由于阻裂筋混凝土具有较高的抗拉、断裂韧性和抗疲劳等性能,可用于承受动力荷载的部位,如公路、铁路的桥梁等工程.
四、 LDSteel使用方法
1、建议掺量:阻裂加强筋体积掺量为0.3-1.0%,即每立方米混凝土中加入超钢纤维量3~9kg；一般掺量为每立方米混凝土加入超钢纤维4kg/m3。
2、长度选择:一般防裂增强时为25mm-50mm;掺加到喷射混凝土中时为20mm-30mm;
3、配比设计:一般应用不必改变混凝土的等级配比参数,可参考《钢纤维混凝土结构与施工规范》CECS38:92,特殊应用需经试验进行选择设计.考虑到混凝土会因收缩、干缩和温度变化等因素造成微小裂缝,可在混凝土中添加1kg单丝微纤维配合使用,效果更好;
4、搅拌机选择:选用双轴卧式强制搅拌机;
5、投料搅拌过程:先投放碎石,然后投入LDSteel阻裂筋,再投入砂子搅拌,使阻裂筋充分分散,然后投入水泥和水按常规工艺搅拌均匀即可.也可按常规工艺投入顺序施工,但拌合搅拌时间应适当延长,以使阻裂筋分散均匀;延长搅拌时间1分钟左右。
6、成型养护过程:无特殊要求,可酌情延长振实时间,抹面时应待混凝土表面稍微固化后再进行,以免带出.养护仍应按普通混凝土的要求进行;
五、 经济性比较
阻裂加强筋LDSteel是针对钢纤维的用途进行研制的,它的截面形状及比表面积和钢纤维相似,因此在比较两种材料的经济性时,可假设他们比表面积相同,柔性加强阻裂筋的比重为0.95kg/cm3,钢的比重为7.8kg/cm3,同样体积掺量下,钢纤维重量是阻裂筋重量的8.0倍,因此不难看出用阻裂筋代替钢纤维可较大幅度的降低成本.
六、 包装规格
基本包装1kg/小包。可根据用户要求提供最佳包装规格。
